名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车

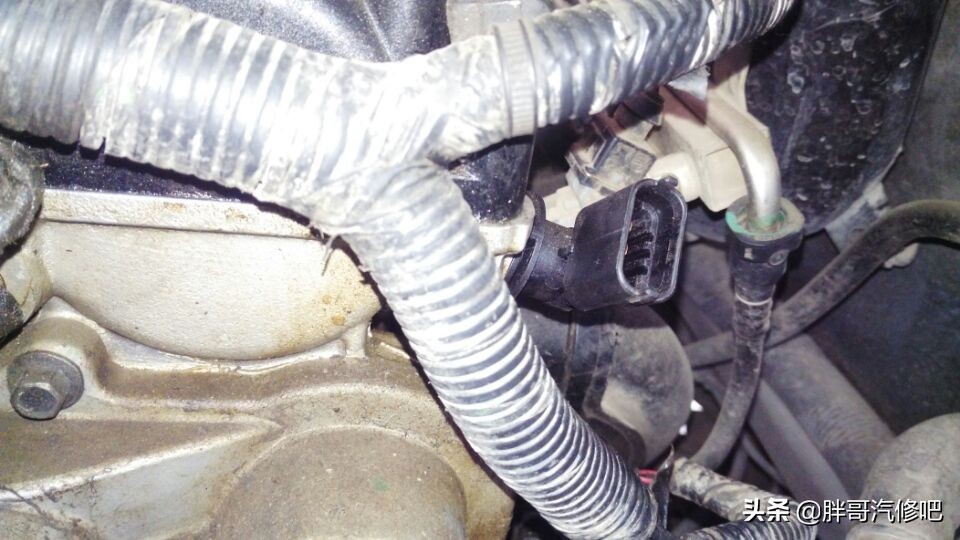

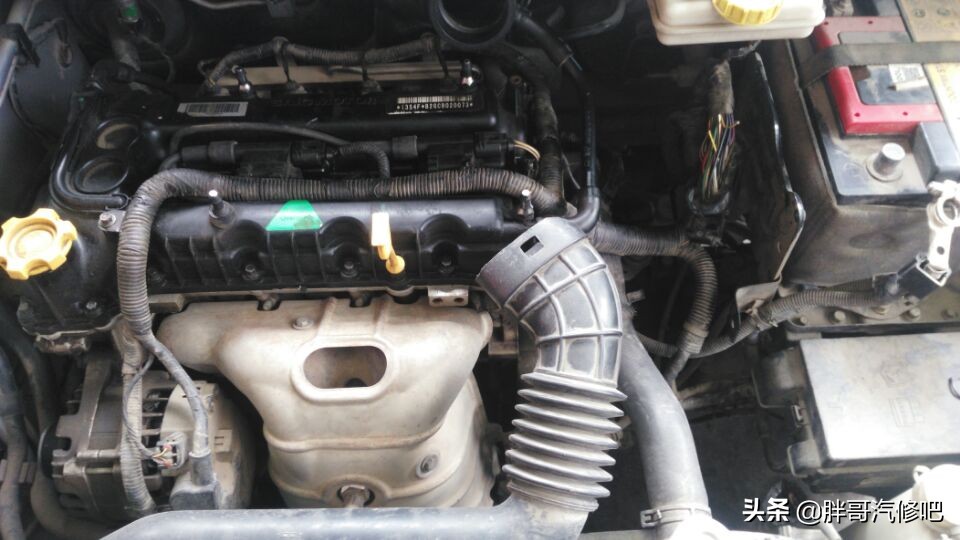

车辆信息:2012年的MG3,1.3排量手动挡,行驶约11万公里。

图片[1]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

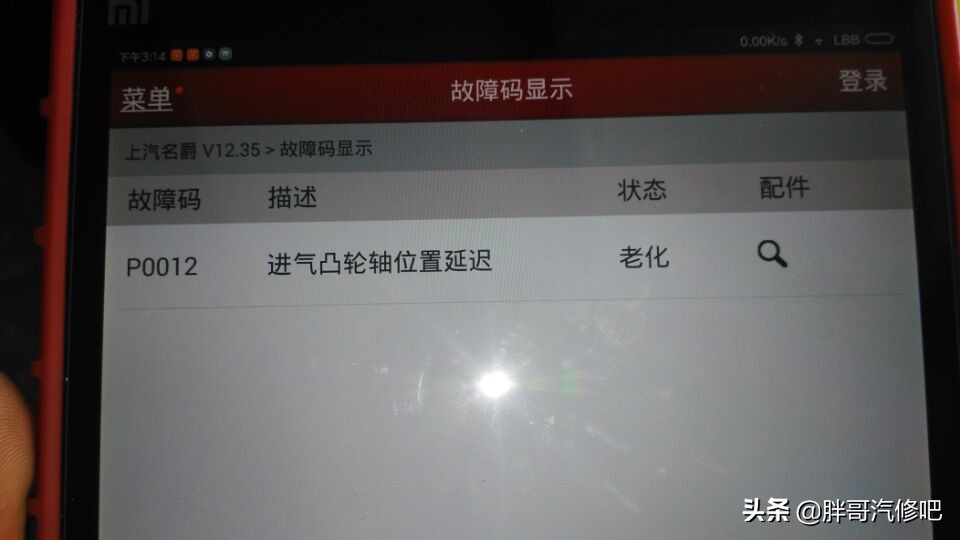

车辆故障:进气凸轮轴位置延时,发动机报仪表报故障,急加速有“吱吱”声。

图片[2]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

名爵3这款发动机有个链条拉长的通病,在车质网投诉率相当高。一般大家选择更换链条套件就能解决故障。但这位车主维修之路一路坎坷,先是更换了凸轮轴位置传感器,最后更换了正时链条后故障依旧存在。

图片[3]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

检查步骤:

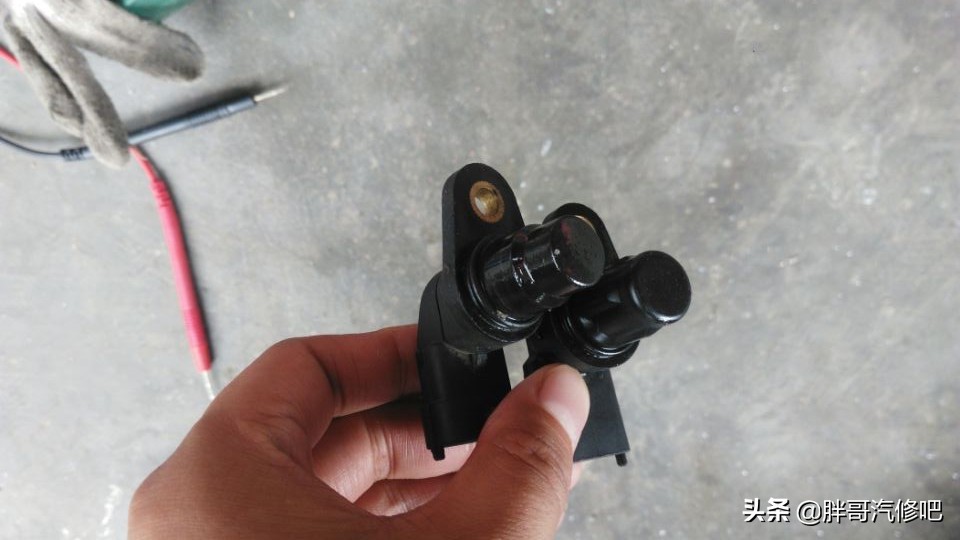

经过胖哥检查,凸轮轴传感器工作电压和输出都正常。

图片[4]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

车主通过本地维修群联系到胖哥,想让胖哥给他的车确诊一下到底什么问题。胖哥折腾一中午问题没有找到问题。胖哥认为链条和凸轮轴传感器都是新换的应该不会有问题,问题可能在凸轮轴信号盘或电脑ECU上。

胖哥建议车主,先拆开气门室盖检查一下信号盘,如果不行就把ECU电脑拆了送去检修。

图片[5]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

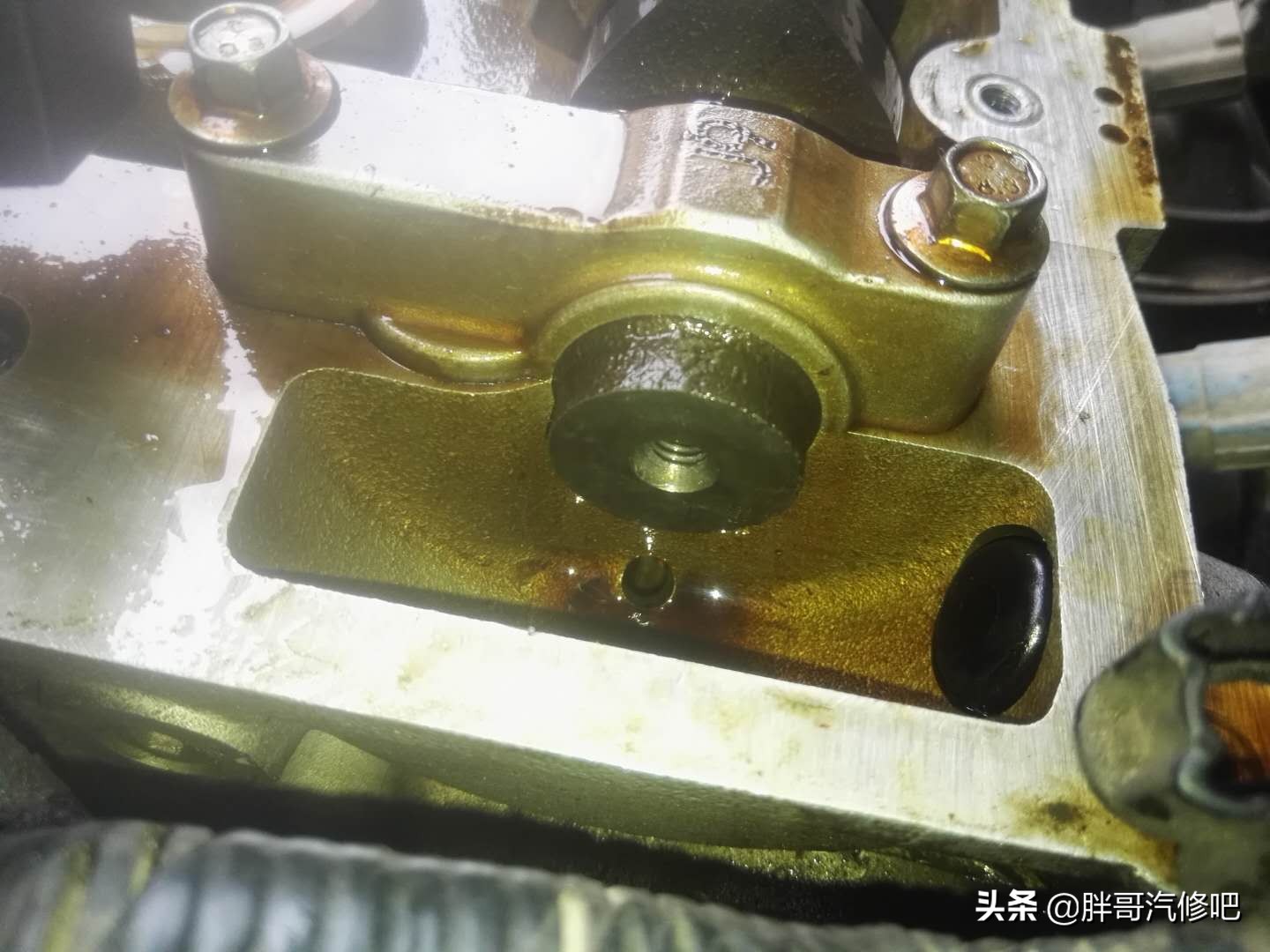

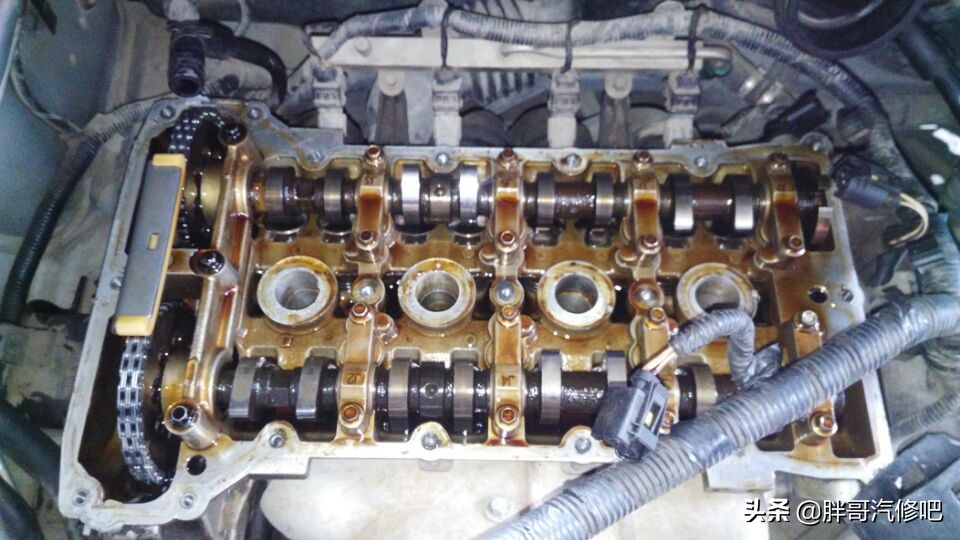

拆开气门室盖。

图片[6]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

正时链条确认是更换过的。

图片[7]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

1.3发动机没有VVT功能。

图片[8]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

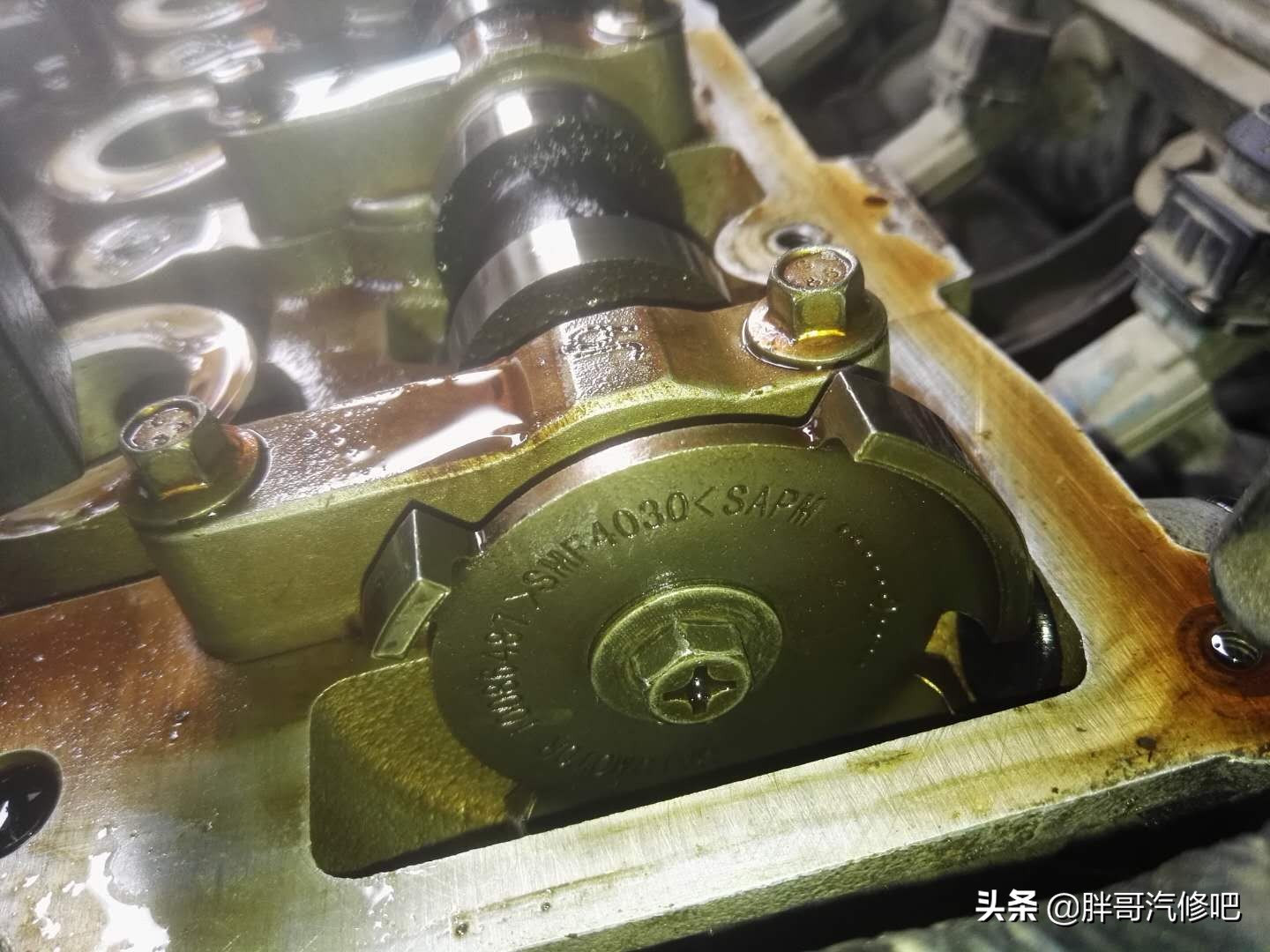

凸轮轴信号盘。

图片[9]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

胖哥找了半天,也没有发现记号在哪。只看见上面有个“2”字,左右两边有很多小点也不知道是干什么用的。

图片[10]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

拆下信号盘研究一下。大家一定注意像这些东西拆之前一定要先拍照,防止位置装上不合适。

图片[11]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

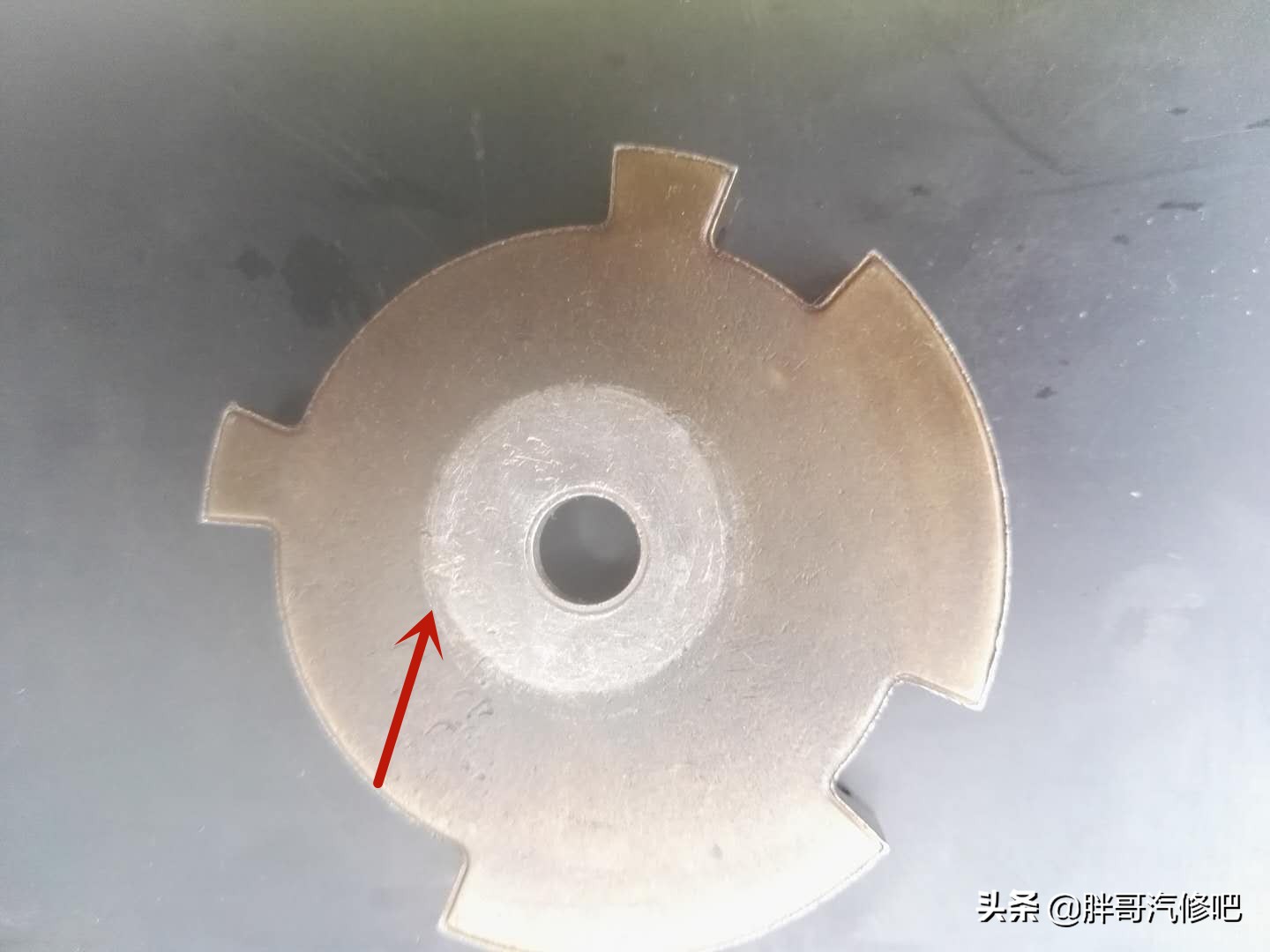

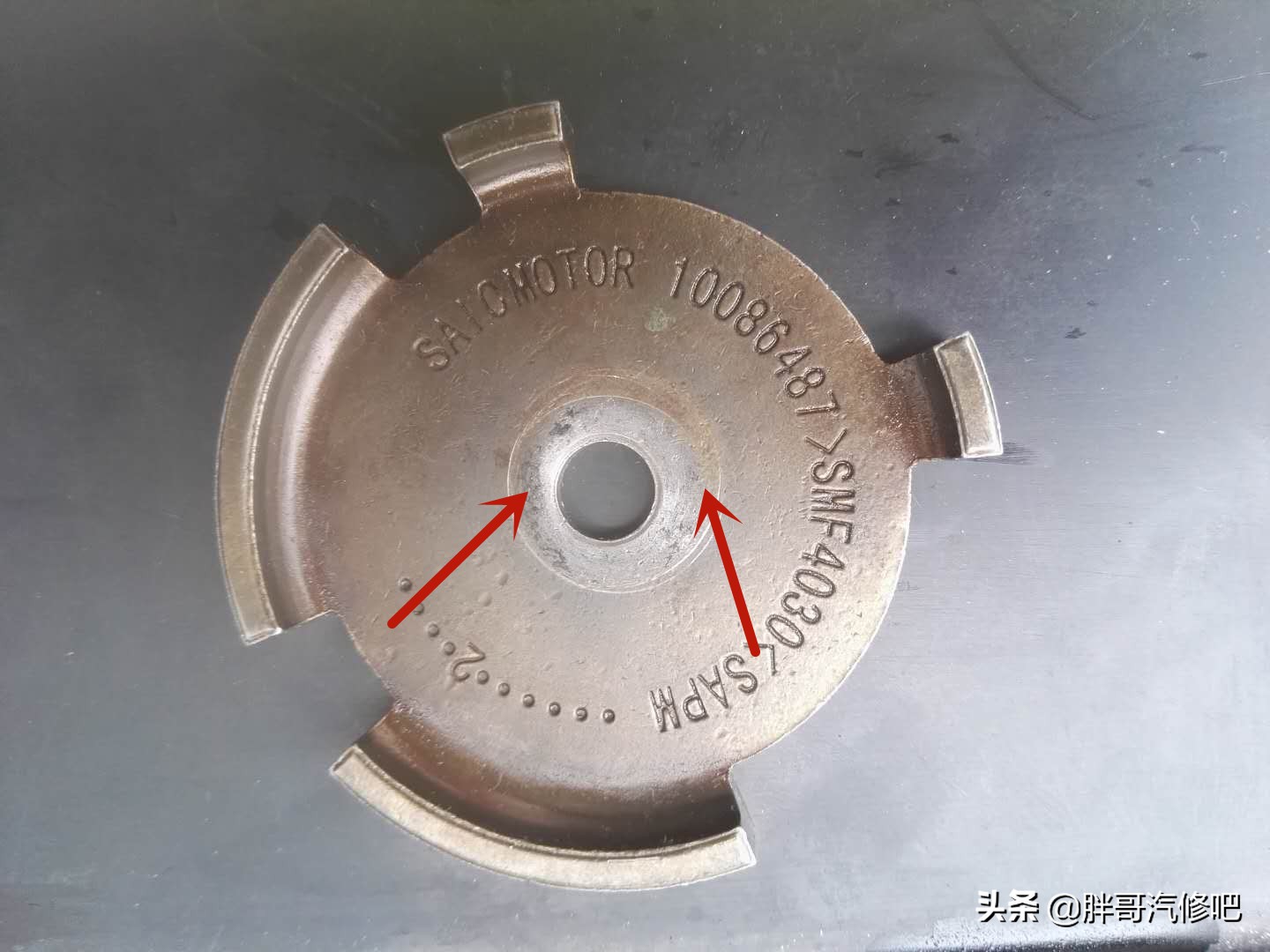

胖哥发现信号盘的背面和凸轮轴接触面有偏移压痕。偏移说明信号盘转起来的距离和凸轮轴传感器位置距离会发生变化,因为磁场的远近会影响传感器的输出电压。

图片[12]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

信号盘正面上面有四个小齿,两长两短。还是没有找到特殊记号。

图片[13]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

拆了信号盘也没发现有记号。

图片[14]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

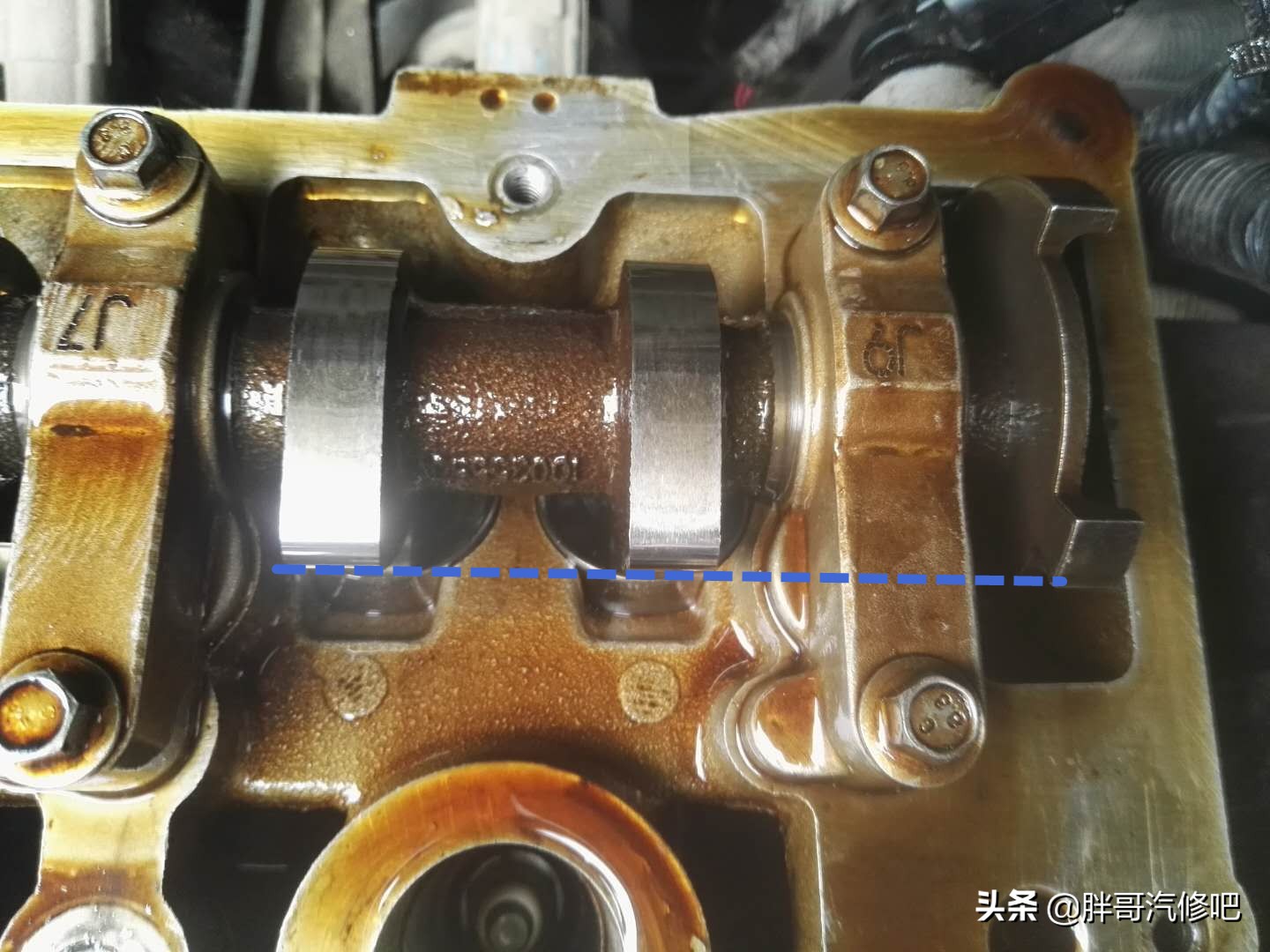

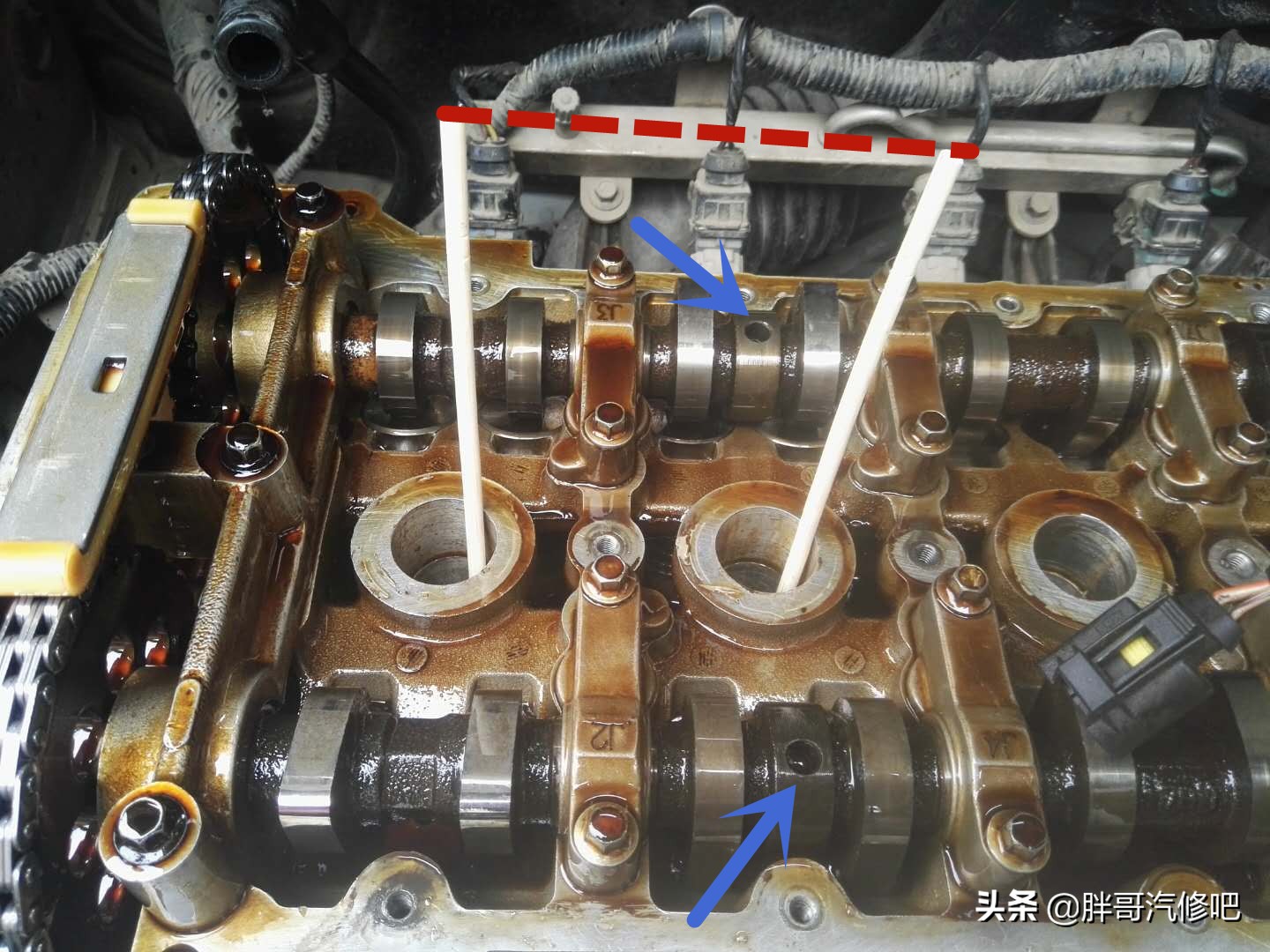

MG3发动机是四缸平行,双缸同时点火。2缸进排气凸轮轴的孔朝上,代表四缸活塞平行。四缸机的1、3活塞为同一个位置,2、4为活塞为同一位置。为了确认四缸平行,胖哥拆了1、2火花塞,用筷子确认了1、2活塞位置一样。

图片[15]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

因为没有找到信号盘的记号,也不知道这信号盘对应几缸的什么位置。胖哥靠自己的经验,参考1.6科鲁兹安装方法,装了两次,试了两次都以失败告终。网上查了几圈也没找到任何可用资料,咨询4S店人家牛皮的轰轰还不说。说真的这款发动机修的胖哥很来气,真想大骂。大家可以说胖哥技术不行,但厂家你就不能给做个记号吗?一气之下真想买个带信号盘凸轮轴回来参考一下。

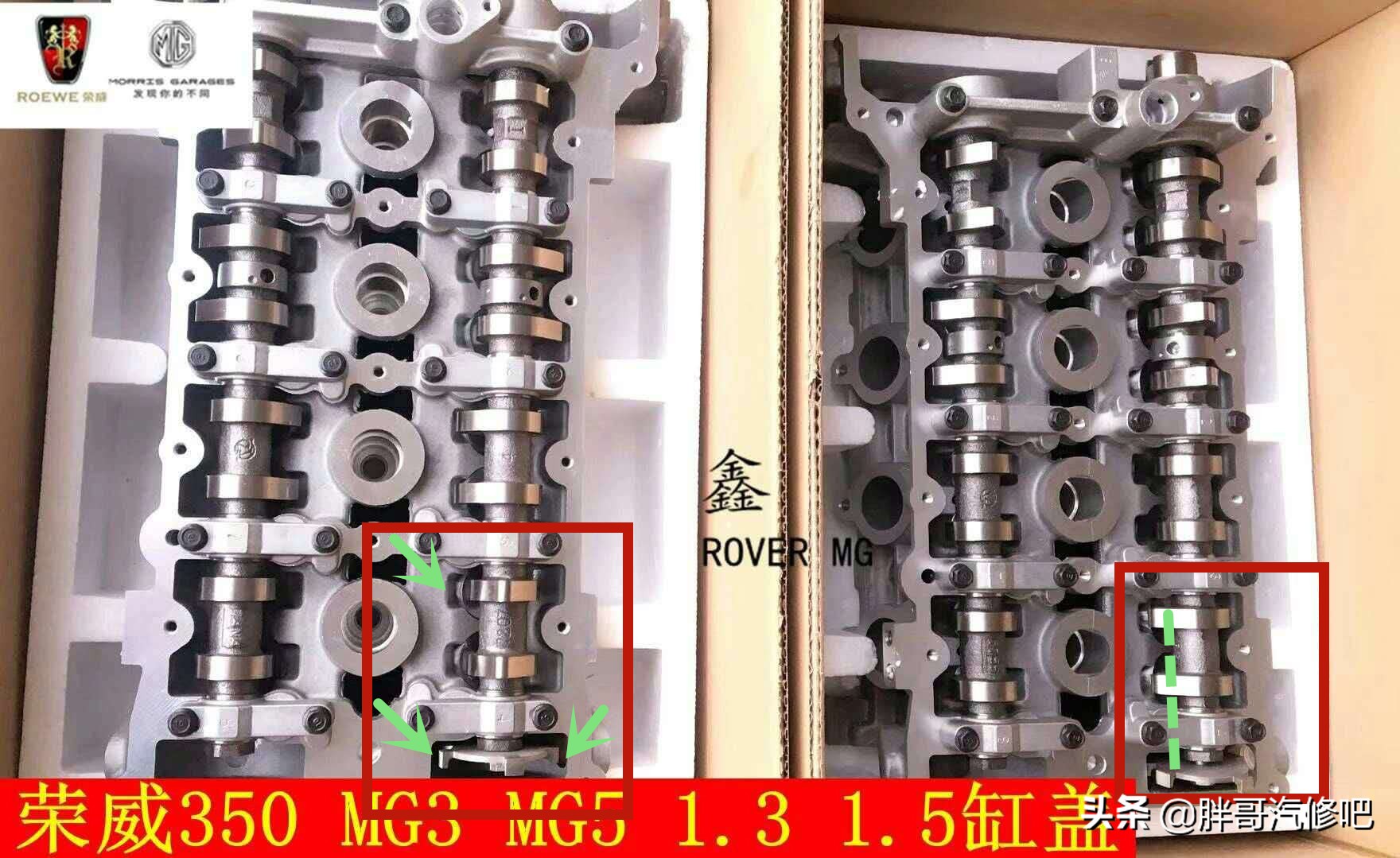

研究一下午,胖哥突然灵光一现,咱去淘宝假装买凸轮轴,让客服给咱发张照片不就行了嘛。如下图:按照图片进气凸轮轴4缸位置对应信号盘,大家仔细看4缸凸轮轴桃心和信号盘的对应位置。

图片[16]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

大概就是这样的,4缸桃心和信号盘小齿对应在一条线上。

图片[17]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

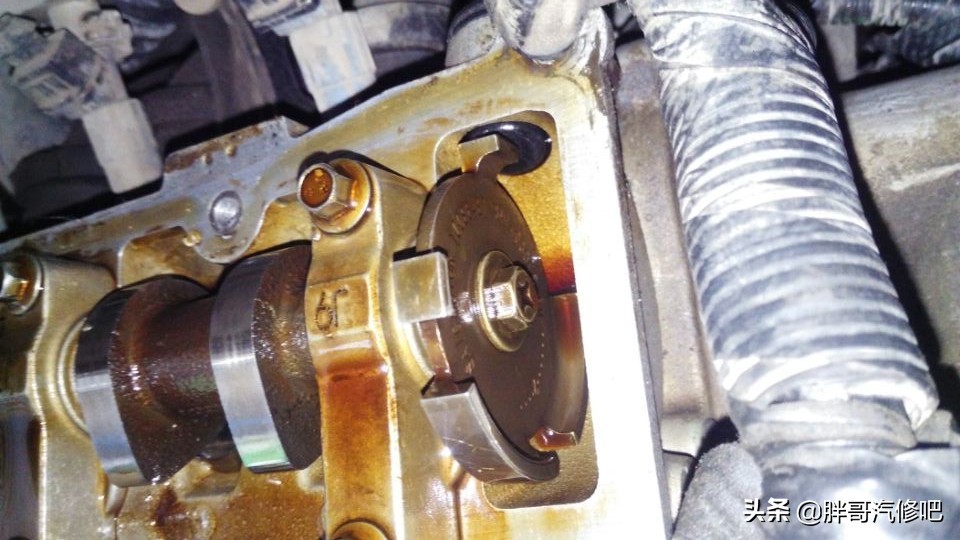

这张图片是没拆之前拍的,4缸桃心位置和信号盘明显不一样。

图片[18]_名爵MG3进气凸轮轴位置延时维修 没想到淘宝也能帮胖哥修车_5a汽车网

试车:能不能好胖哥也不确定,装好气门室盖(只拧了4颗螺丝),启动车辆怠速运行5分钟,用电脑检查没有故障,然后加油门测试没有读出故障,反复断断续续熄火启动5次没有读出故障。这回胖哥心里踏实了,最后气门室盖打上密封胶全都安装完毕,开出去跑了近20公里,发动机高低转速带负载爬山都没出现故障。

胖哥总结:正时链条拉长会影响信号位置变化,理论上信号盘位置如果没有动过,一般不会出现这种问题,但不排除有些车型信号螺丝松动或者脱落。如果拆掉凸轮轴传感器,像这种低端车也是可以启动的,电脑会根据记忆或者默认程序继续工作,只不过动力油耗会高一点。

欢迎大家咨询车辆维修二手车问题,胖哥会在第一时间回复大家。喜欢的朋友可以点关注,后期有更多用车知识和大家分享。
